Приведенная толщина металла для огнезащиты: расчет, значение и применение

Для колонн коробчатого сечения приведенная толщина обычно составляет от 8 до 15 миллиметров. Такие конструкции нагреваются медленнее по сравнению с тонкостенными профилями. Лист металла большой площади имеет малую приведенную толщину и требует эффективного огнезащитного покрытия.

Зависимость огнестойкости от приведенной толщины металла

Предел огнестойкости металлоконструкций напрямую зависит от приведенной толщины металла. Этот параметр определяет время, в течение которого конструкция сохраняет несущую способность при воздействии огня. Чем больше приведенная толщина, тем выше собственная огнестойкость элемента без дополнительной защиты.
Согласно СП 2.13130, для элементов с требуемым пределом огнестойкости R15 допускается использование незащищенных металлических конструкций при условии, что приведенная толщина составляет не менее 4 миллиметров. Это правило часто применяется при проектировании стропильных ферм и второстепенных балок перекрытия.
Для зданий первой и второй степени огнестойкости установлены особые требования. При приведенной толщине не менее 5,8 миллиметров разрешается применение тонкослойных огнезащитных покрытий. В других случаях потребуется конструктивная огнезащита с использованием плит или штукатурных составов.
Температура металла в процессе нагрева рассчитывается с учетом приведенной толщины по специальным формулам. Скорость нагрева обратно пропорциональна этому параметру. Профили с малой приведенной толщиной достигают критической температуры 500 градусов быстрее. Поэтому для таких элементов необходимо применение более эффективных средств огнезащиты.

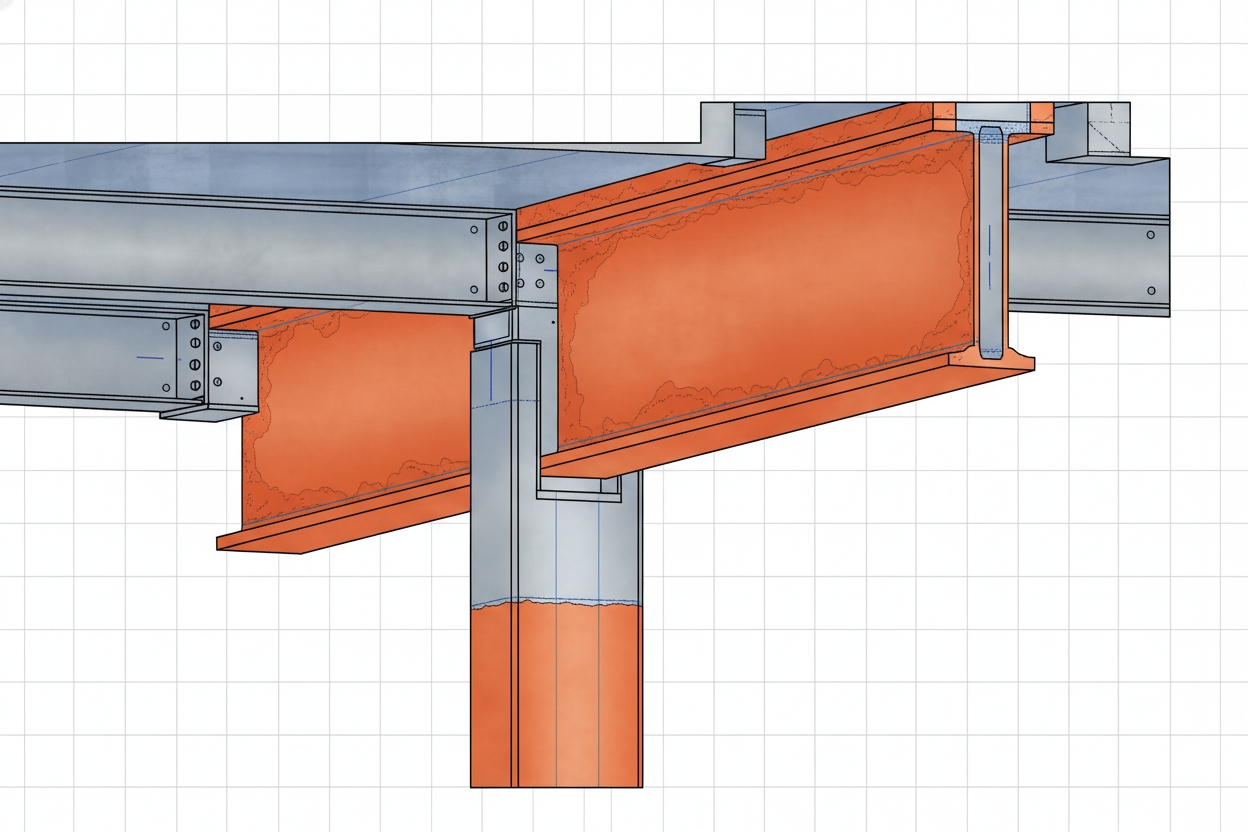

Расчет толщины огнезащитного покрытия

Толщина огнезащитного слоя определяется на основе приведенной толщины металла и требуемого предела огнестойкости конструкции. Производители огнезащитных материалов предоставляют номограммы и таблицы, которые позволяют найти необходимую толщину покрытия для конкретных условий.
Для вспучивающихся красок толщина сухого слоя обычно составляет от 0,5 до 3 миллиметров. При нагревании краска вспучивается, образуя пористый теплоизоляционный слой толщиной в 10-40 раз больше исходного. Чем меньше приведенная толщина металла, тем больше краски потребуется для достижения необходимой группы огнезащитной эффективности.

Пример расчета:
Требуется определить толщину огнезащитного покрытия для двутавровой балки с приведенной толщиной 7 миллиметров. Требуемый предел огнестойкости составляет R60. Согласно данным производителя огнезащитной краски, для этих условий потребуется нанесение состава толщиной 1,8 миллиметра.
Для огнезащитных штукатурок толщина слоя может достигать 20-60 миллиметров. Такие составы применяются для достижения высоких пределов огнестойкости R90-R120. Штукатурка наносится по металлической сетке, что обеспечивает надежную адгезию к поверхности конструкций.
Конструктивная огнезащита с использованием плит из минеральной ваты или базальтового волокна обеспечивает защиту при толщине от 30 до 100 миллиметров. Выбор толщины зависит от приведенной толщины металла, требуемого предела огнестойкости и характеристик применяемых материалов.

Требования нормативных документов

Расчет приведенной толщины металла для огнезащиты регламентируется комплексом нормативных документов. ГОСТ Р 53295-2009 устанавливает общие требования к средствам огнезащиты и методы определения огнезащитной эффективности. Документ содержит формулы для расчета температуры стальных конструкций с учетом приведенной толщины.
СП 2.13130.2020 определяет требования к системам противопожарной защиты. Согласно этому документу, выбор способа огнезащиты должен учитывать степень огнестойкости здания, класс пожарной опасности и условия эксплуатации. Для несущих стен, колонн и других элементов установлены конкретные значения требуемого предела огнестойкости.
Федеральный закон №123-ФЗ содержит таблицу требуемых пределов огнестойкости для строительных конструкций в зависимости от степени огнестойкости здания. Например, для зданий второй степени огнестойкости колонны должны обеспечивать R90, а балки перекрытия — R45.

Важно учитывать:

• Проектная документация должна содержать расчет приведенной толщины для всех металлических элементов
• Применяемые огнезащитные составы должны иметь сертификаты соответствия
• Толщина нанесенного покрытия подлежит контролю в процессе работ
• Техническая документация на огнезащитные материалы содержит методику расчета

Методы определения приведенной толщины

Определить приведенную толщину металла можно несколькими способами. Для стандартного металлопроката значения указаны в справочниках. Все необходимые данные для расчета можно найти в ГОСТ на соответствующий тип профиля. Площадь поперечного сечения и периметр профиля приводятся в технических характеристиках металлопроката.
Для сложных конструкций из листового металла расчет выполняется по фактическим размерам элементов. Необходимо измерить все стороны профиля, которые подвергаются воздействию огня. Стороны, примыкающие к огнестойким конструкциям, исключаются из обогреваемого периметра согласно правилам расчета.
Современные инструменты позволяют автоматизировать процесс расчета. Специальные калькуляторы и программы выполняют вычисления по введенным геометрическим параметрам. Такой подход исключает ошибки и ускоряет процесс проектирования огнезащиты металлоконструкций.
Для проверки правильности расчетов используются номограммы, приведенные в технических условиях на огнезащитные составы. Номограмма представляет собой график зависимости предела огнестойкости от приведенной толщины металла и толщины огнезащитного покрытия. Правильное использование номограмм позволяет выбрать оптимальное решение для конкретного проекта.

Практическое применение параметра

Знание приведенной толщины металла необходимо на всех этапах работы с металлоконструкциями. На стадии проектирования этот параметр влияет на выбор типа профиля и способа огнезащиты. Проектировщик может оптимизировать решение, выбрав профиль с большей приведенной толщиной, что позволит снизить расход огнезащитных материалов.
При выполнении работ по огнезащите параметр определяет технологию нанесения покрытия. Специальные составы требуют строгого соблюдения толщины слоя. Расход краски на квадратный метр поверхности рассчитывается с учетом необходимой толщины сухого слоя. Подготовка поверхности металла включает очистку от ржавчины и нанесение грунтовки.
В процессе эксплуатации зданий проводится контроль состояния огнезащитного покрытия. Техническая документация содержит информацию о толщине огнезащиты для каждого элемента. При обнаружении дефектов выполняется восстановление покрытия с соблюдением проектных значений толщины слоя.
Для заказчиков строительных работ понимание значения приведенной толщины помогает правильно оценить объем и стоимость огнезащитных мероприятий. Выбор оптимального решения обеспечивает соответствие требованиям пожарной безопасности при разумных затратах.

Часто задаваемые вопросы (FAQ)

Как рассчитать приведенную толщину для квадратной трубы?
Для квадратной трубы приведенная толщина определяется по формуле: площадь сечения делится на обогреваемый периметр. Площадь равна разности площадей внешнего и внутреннего квадратов. Обогреваемый периметр составляет сумму всех четырех сторон внешнего контура.

Какая приведенная толщина требуется для отказа от огнезащиты?
Согласно СП 2.13130, незащищенные конструкции с приведенной толщиной не менее 4 миллиметров допускаются при требуемом пределе огнестойкости R15. Для других случаев необходимо применение огнезащитных покрытий независимо от толщины металла.

Влияет ли приведенная толщина на выбор типа огнезащиты?
Приведенная толщина напрямую определяет возможность применения тонкослойных покрытий. При значении менее 5,8 миллиметров в зданиях первой и второй степени огнестойкости требуется конструктивная огнезащита. При большей толщине можно использовать вспучивающиеся краски.

Можно ли использовать один тип краски для элементов с разной приведенной толщиной?
Один состав можно применять для разных элементов, но толщина огнезащитного слоя должна быть различной. Для профилей с меньшей приведенной толщиной потребуется больше краски для достижения требуемого предела огнестойкости конструкции.

Где найти таблицы приведенной толщины для стандартных профилей?
Значения приведенной толщины приведены в справочниках по металлическим конструкциям, технической документации производителей металлопроката и альбомах технических решений. Информация также доступна в онлайн-калькуляторах для расчета огнезащиты.
